22～25馬力ｺﾝﾌﾟﾚｯｻｰ
| 機械名 | 22～25馬力ｺﾝﾌﾟﾚｯｻｰ |
| 型式 メーカー |
DIS-70LB-C デンヨー |
| 全長 全幅 全高 乾燥質量(整備質量） 音圧ﾚﾍﾞﾙ7mbB(A) (定格回転定格負荷時7m四方向平均値) 音響ﾊﾟﾜｰﾚﾍﾞﾙLwa dB (定格回転定格負荷時) 排出ｶﾞｽ対策指定機 |
1600㎜ 75㎜ 865㎜ 450[490]kg 64 90● 第3次 |
35馬力ｺﾝﾌﾟﾚｯｻｰ
| 機械名 | 35馬力ｺﾝﾌﾟﾚｯｻｰ |
| 型式 メーカー |
PDS125S 北越工業 |
| 全長 全幅 全高 乾燥質量 運転整備質量 排ガス指定 |
1700㎜ 890㎜ 1070㎜ 625kg 710kg 第1次 |
35馬力ｺﾝﾌﾟﾚｯｻｰ
| 機械名 | 35馬力ｺﾝﾌﾟﾚｯｻｰ |
| 型式 メーカー |
PDS130S 北越工業 |
| 全長 全幅 全高 乾燥(運転装備)質量 騒音指定 排ガス指定 |
1580mm 890㎜ 1080㎜ 640(720)kg 超低騒音 第3次 |

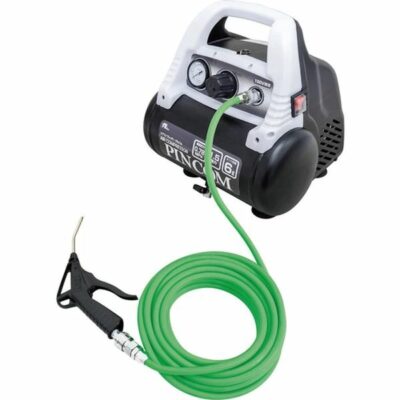

ﾍﾞﾋﾞｰｺﾝﾌﾟﾚｯｻｰ
| 機械名 | ｴｱｺﾝﾌﾟﾚｯｻｰ ぴんこん |
| 型式 ﾒｰｶｰ 仕様 |
ACP-786WH 日動工業 乾式（ｵｲﾙﾚｽ）ﾌﾟﾗｼﾓｰﾀｰ |
| サイズ W×D×H 質量 ﾀﾝｸ容量 |
345×307×357㎜ 9.5kg 6L |
| 定格電圧 定格電流 周波数 消費電力 電線長(m） 電線種 ｱｰｽ 入力ﾌﾟﾗｸﾞ |
100V 9A 50/60Hz 830W 3 VCTF1.25㎟×3心 あり ﾎﾟｯｷﾝﾌﾟﾗｸﾞ |
| 出力 使用環境温度 運転音 連続運転時間 適応流体 吐出空気量 馬力 最大圧力 |
1.12Kw 5～40℃ 97db 30分 空気 80L/min 1.5hp 0.78Mpa |
ﾌﾞﾚｰｶｰ
| 機械名 |
ﾌﾞﾚｰｶｰ |
| 型式 メーカー |
TCB200 東空販売 |
| 全長 質量 空気消費量 シャンクサイズ ピストン径 打撃数 |
556㎜ 21.2kg 1.4㎥/min 30Φ×87L 40㎜ 1050bpm |

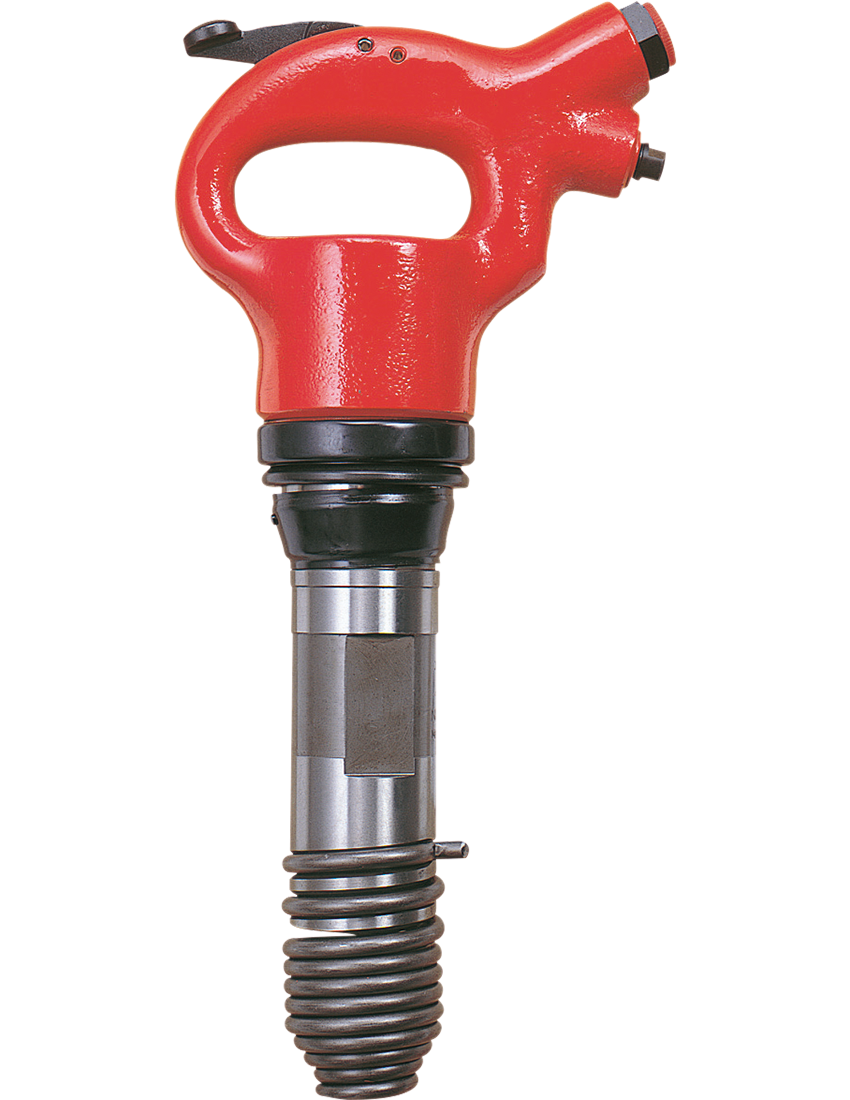

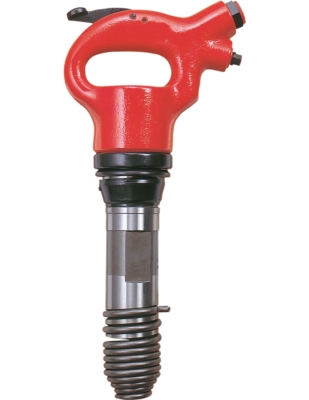

ﾁｯﾊﾟｰ
| 機械名 | ﾁｯﾊﾟｰ |
| 型式 メーカー |
AA-1.3B 東空販売 |
| 全長 質量 ピストン径 ストローク 打撃数 シャンクサイズ 空気消費量 ホース内径 |
320㎜ 5.2㎏ 24㎜ 58㎜ 2800bpm Φ17.45/14.75H×60L 0.45㎥/min 12.7(1/2) |

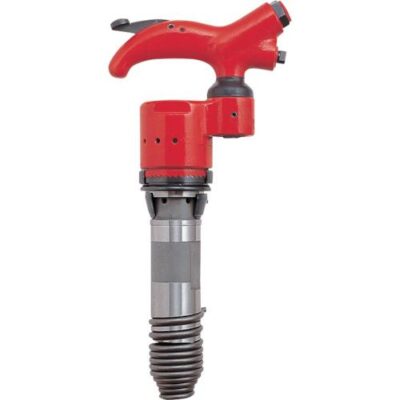

ﾁｯﾊﾟｰ
| 機械名 | ﾁｯﾊﾟｰ |
| 型式 |
AA-1.3BAV |
| メーカー | 東空販売 |
| 全長 質量 ホース内径 ピストン径 打撃数 ストローク 空気消費量 |
328㎜ 5.2kg Φ12.7㎜ Φ24㎜ 2800bpm 58㎜ 0.45㎥/min |

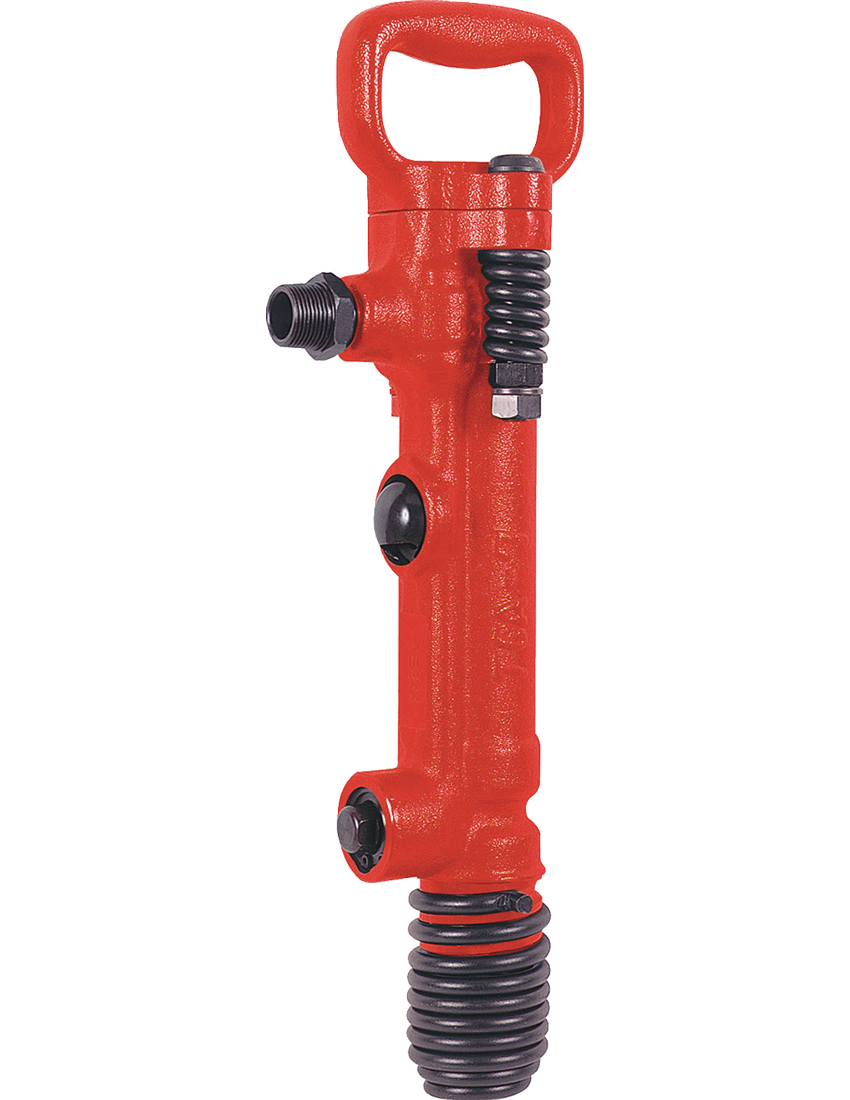

ﾋﾟｯｸ
| 機械名 | ﾋﾟｯｸ |
| 型式 メーカー |
TCA-7 東空販売 |
| 全長 質量 ピストン径 ストローク 打撃数 シャンクサイズ 空気消費量 ホース内径 |
465㎜ 7.2㎏ 35㎜ 120㎜ 1250bpm 26×80L 1.0㎥/min 19(3/4)mm(in） |
ﾋﾟｯｸ (ﾗｲﾄﾌﾞﾚｰｶｰ9㎏）
| 機械名 | ﾋﾟｯｸ (ﾗｲﾄﾌﾞﾚｰｶｰ9㎏） |
| 型式 メーカー |
G-9S 東空販売 |
| 全長 質量 ピストン径 ストローク 打撃数 シャンクサイズ 空気消費量 ホース内径 |
460㎜ 9.0㎏ 36㎜ 97㎜ 1800㎜ 26×80Ｌ 1.2㎥/min 19(3/4) |

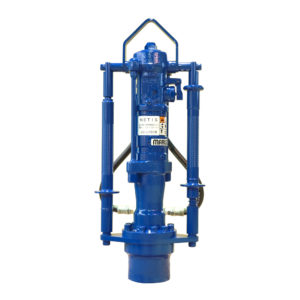

油圧杭打機 Φ80仕様
| 機械名 |
油圧杭打機 Φ80仕様 |
| 型式 メーカー |
KH-240V 丸善工業 |
| 外形寸法 質量 作動油圧 許容耐圧 所要油量 打撃数 最大打込径 接続口金 許容背圧 |
629×265×154 約24.5kg 8～11MPa 21.4MPa 20.5Ｌ/min 1080bpm Φ80㎜(ｵﾌﾟｼｮﾝ:Φ100,Φ120) 3/8ｲﾝﾁｶﾌﾟﾗ 2.5MPa |
単管油圧杭抜き機（プルデバイス）
| 機械名 | プルデバイス |
| 型式 | MKG001 |
| 外形寸法 | 690×195×330㎜ |
| 作動油圧 | 11.5mpa (11.5mpa作動時引抜き力2600㎏) |
| 許容圧力 | 21.0mpa |
| 単管対応径 | 48.6～38.0㎜ |
| 注意事項 | ※別途ユニットが必要です。 ※単管取付時、必ずﾗﾁｪｯﾄﾚﾝﾁを使用してください。（ｲﾝﾊﾟｸﾄﾚﾝﾁはﾎﾞﾙﾄ焼付の原因となります。) |
ｴｱｰﾎｰｽ / ｺﾝﾌﾟﾚｯｻｰ用
| 機械名 | ｴｱｰﾎｰｽ / ｺﾝﾌﾟﾚｯｻｰ用 |
